直流电动机的拆卸步骤_直流电动机的拆卸注意事项

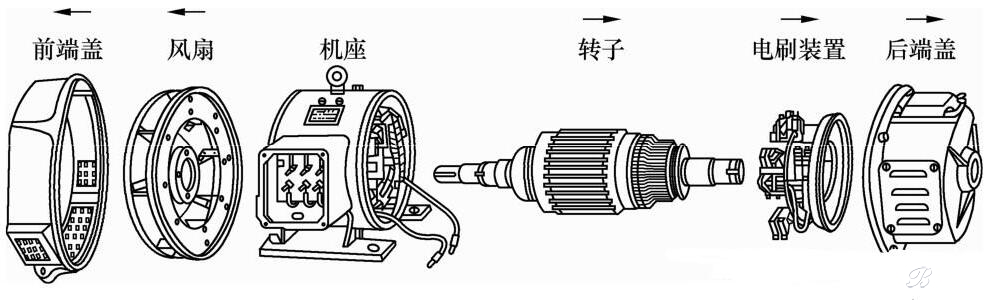

拆卸步骤如下:

  ①拆除电动机接线盒内的连接线。

  ②拆下换向器端盖(后端盖)上通风窗的螺栓,打开通风窗,从刷握中取出电刷,拆下接到刷杆上的连接线。

  ③拆下换向器端盖的螺栓、轴承盖螺栓,并取下轴承外盖。

  ④拆卸换向器端盖。拆卸时在端盖下方垫上木板等软材料,以免端盖落下时碰裂,用手锤通过铜棒沿端盖四周边缘均匀地敲击。

  ⑤拆下轴伸端端盖(前端盖)的螺栓,把连同端盖的电枢从定子内小心地抽出来,注意不要碰伤电枢绕组、换向器及磁极绕组,并用厚纸或布将换向器包好,用绳子扎紧。

  ⑥拆下前端盖上的轴承盖螺栓,并取下轴承外盖。

  ⑦将连同前端盖在内的电枢放在木架上或木板上,并用纸或布包好。

直流电动机维护或修复后的装配顺序与拆卸顺序相反,并要按所做标记校正电刷的位置。

  直流电动机的拆卸注意事项

  1、对于装有滚动轴承的电机,应先拆下轴承外盖,再松开端盖的紧固螺钉,并在端盖与机座外壳的接缝处做好标记,将卸下的紧固端盖的螺钉拧入电机端盖上专门设置的两个螺孔中,将端盖顶出。

  2、先拆下直流电机的外部接线,并做好标记。然后将底脚螺钉松开,把电机与传动机械分开。

  3、拆卸带有电刷的直流电机时,应将电刷自刷握中取出,还要将电刷中性线的位置做上标记。

  4、抽出转子时,必须注意不要碰伤定子线圈,转子重量不大的,可以用手抽出;重量较大的,就应该用起重设备来吊出。

  5、拆卸直流电机的轴上的带轮或联轴器,有时需要先加一些煤油在带轮的电机轴之间的缝隙中,使之渗透润滑,便于拆卸。
